集萃華科首臺國產晶圓測量機成功交付驗收

瀏覽：3188 作者：集萃華科時間：2022/5/18 10:39:58 分類：通知公告

集萃華科測量裝備事業部

自主研制國產晶圓測量機

成功通過國內燈塔客戶驗收

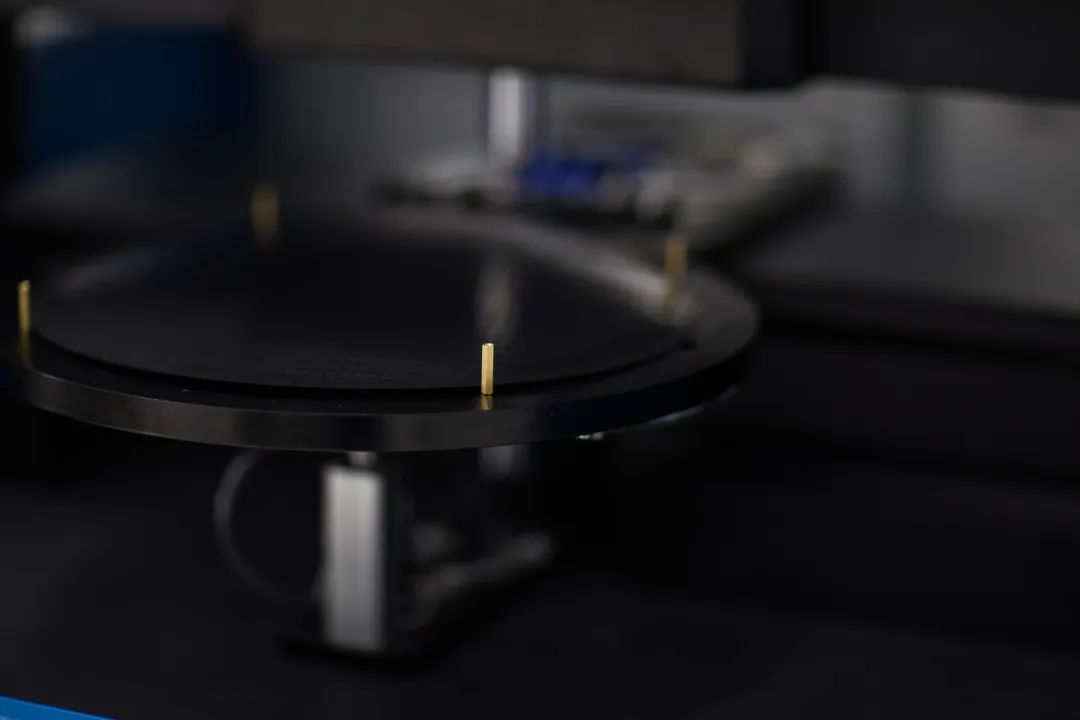

▲ 國產晶圓測量機

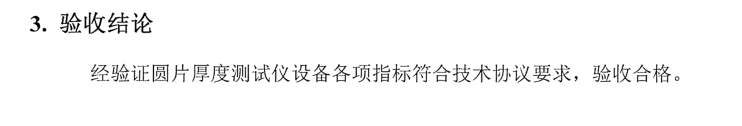

驗收細節展示

順利通過測量帶SB-340,HT-260PGUV膜產品的厚度

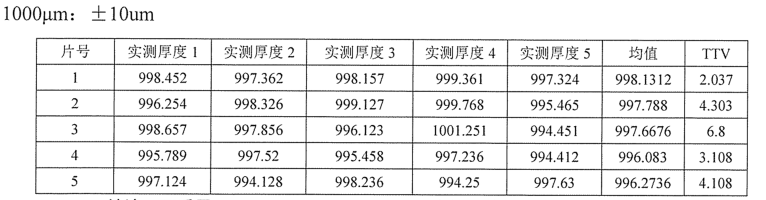

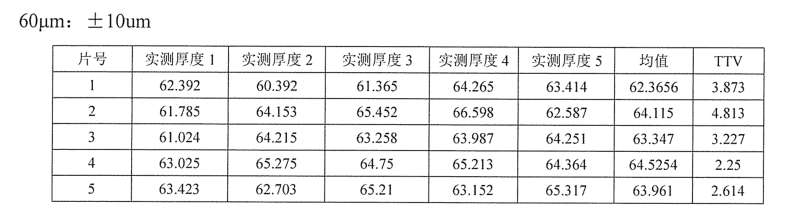

厚度測試

可適用60um、500um、1000um厚度的圓片的厚度測量，測量范圍滿足技術性能

精度與翹曲

檢測精度滿足驗收條件

翹曲為3mm、4mm、5mm，吸真空后五點數據測量如表所示，可以完全吸附，無異常，滿足驗收條件

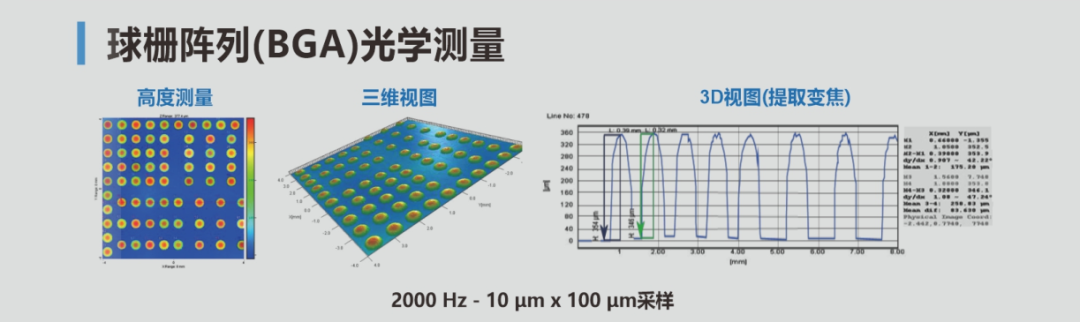

高精度的光學三維形貌檢測平臺

　　Zeus是高精度的光學三維形貌檢測平臺，采用先進的直驅閉環運動控制，搭載多種光學檢測頭完美實現三維輪廓高速掃描測量。Zeus平臺具備完整的軟件功能，可在現代外觀下進行直觀的操作，輕松完成三維形貌分析、截面輪廓分析、GD&T尺寸分析、粗糙度分析、2D圖像尺寸測量和分析等功能，滿足不同類型產品尺寸和外觀檢測的需求。下面從三個方面對其進行介紹。

1、晶圓平臺模塊化概念

　　Zeus平臺具有模塊化概念，運動執行系統可根據客戶的要求輕松組合實現訂制，滿足不同運動構型、不同運動行程的需要，可搭載多種3D測頭和2D測頭進行高精度測量，并可以通過多個傳感器組合來解決客戶的復雜測量問題，提供最優的非接觸式解決方案。

2、晶圓平臺需求升級

　　Zeus支持一系列高精度傳感器技術(激光三角傳感器，點/面共聚焦傳感器)，對于速度要求特別高的檢測需求，我們有高精度光譜共聚焦傳感器可供選擇;對于要求最高極限分辨能力的測量要求，應用圖像共聚焦面傳感器則能夠提供最高測量精度時保證測量速度;Zeus搭載的XY軸運動平臺可從50mm至400mm任意搭配選擇并提供客制化服務，可選用大理石底座平臺，一方面最大高度測量范圍可達4mm，另一方面最大高度分辨率可達1um，這使得Zeus可輕松面對各種測量任務，傳感器最高可達36萬測點/亞微秒及分辨率。

3、晶圓測量機搭配的系統

　　測量系統是一個使用白光共焦的高精度晶圓測量系統。該系統允許測量光晶圓圖案晶圓、鋸框上的晶片，晶片多層晶片。該系統提供了晶圓厚度，粗糙度，總體厚度變化(TTV)，總堆善厚度，翹曲，結果呈現樣式多樣，表格，二維繪圖，三維偽彩色。該系統可用干外理不同尺寸的晶片外理300mm(12”)至直徑50mm(2”)的晶片。其晶片厚度測量范圍為100um至30mm。該系統可以測量裸晶圓和安裝在鋸框上的晶片。

1、非接觸晶圓厚度測量系統，晶圓規格最大可支持至12寸:
2、可測量單層、多層、帶膜晶圓等產品的厚度和翹曲的標準測量:
3、采用白光共焦測量硅晶片厚度、TTV和翹曲以及其他層厚度和TTV:
4、半自動系統，使用多個晶圓固定裝置與計算機控制的XYZ軸;
5、晶圓的厚度測量范圍為100um至24mm;
6、支持用戶自定義制定測量工序并自動取點測量并保存測量模式和數據
7、多種測量結果呈現形式(表格，2D繪圖，3D偽彩圖)。
